首页 > 产品 > 摆线马达 > 重载马达 – WS 365/366系列

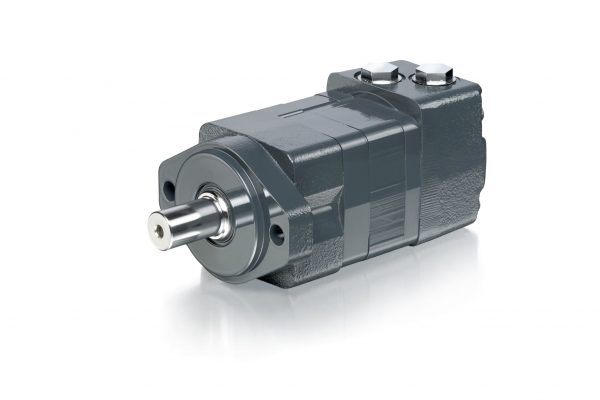

重载马达 – WS 365/366系列

WS系列产品适用于农业设备、滑移装载机辅具和在苛刻条件下需要更大扭矩的其他应用。其产品特性包括三区域盘配流设计、重型圆锥滚子轴承和外泄油口。WS系列产品提供多种壳体、排量和轴的安装选项,以满足最常见的SAE和欧洲标准要求。

特性/优点

  • 具有十种轴和六种安装选项,以满足最常见的SAE和欧洲标准要求。
  • 重型圆锥滚子轴承,具有额外的侧向负载能力。
  • 重型联动轴比竞争对手的更大,对压力和扭矩峰值的抗冲击力更强。
  • 高流量的三区域盘配流设计。
  • 标准壳体泄油,可延长轴封寿命。

附件:

数据表
WS 365/366系列
CAD 文件(.stp)
WS 365&366

技术参数

  • 公制单位表
  • 美制单位表
*注意下表是公制单位表*
产品代码 排量【cm³/rev】 最大转速【RPM】 最大流量【l/min】 最大扭矩【Nm】 最高压力【bar】
额定 间歇 额定 间歇 额定 间歇 额定 间歇 峰值
WS 80 79 843 929 68 76 230 305 207 276 310
WS 100 100 756 945 76 95 270 362 207 276 310
WS 110 112 669 837 76 95 312 418 207 276 310
WS 130 129 588 734 76 95 370 499 207 276 310
WS 160 161 471 707 76 114 472 627 207 276 310
WS 200 201 377 566 76 114 579 765 207 276 310
WS 230 229 330 495 76 114 655 872 207 276 310
WS 250 248 305 459 76 114 657 769 190 224 259
WS 320 322 235 352 76 114 861 1003 190 224 259
WS 400 396 191 285 76 114 858 1048 155 190 224
WS 500 495 153 229 76 114 851 1064 121 155 172
► 性能数据是典型的,不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%(一分钟允许六秒)
一般要求
温度范围-30°C – 83°C 最佳粘度20 – 43 cSt 过滤最小 ISO 17-14
*注意下表是美制单位表*
产品代码 排量【in³/rev】 最大速度【RPM】 最大流量【g/min】 最大扭矩【lb-in】 最大压力【psi】
恒定 内部 恒定 内部 恒定 内部 恒定 内部 peak
WS 80 4.8 843 929 18 20 2036 2699 3000 4000 4500
WS 100 6.1 756 945 20 25 2390 3204 3000 4000 4500
WS 110 6.8 669 837 20 25 2761 3699 3000 4000 4500
WS 130 7.9 588 734 20 25 3328 4416 3000 4000 4500
WS 160 9.8 471 707 20 30 4177 5549 3000 4000 4500
WS 200 12.3 377 566 20 30 5124 6770 3000 4000 4500
WS 230 14.0 330 495 20 30 5779 7717 3000 4000 4500
WS 250 15.1 305 459 20 30 5814 6806 2750 3250 3750
WS 320 19.6 235 352 20 30 7620 8877 2750 3250 3750
WS 400 24.2 191 285 20 30 7593 9275 2250 2750 3250
WS 500 30.2 153 229 20 30 9416 9416 1750 2250 2500
► 性能数据是典型的,不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%(一分钟允许六秒)
一般要求
温度范围 -22°F – 181°F 最佳粘度100 – 200 S.U.S. 过滤最小 ISO 17-14

典型应用

  • 重载轮边驱动器
  • 扫路车
  • 谷物收割机
  • 撒布机
  • 进料辊
  • 扫刷驱动
  • 割草机
  • 收割设备等
  • 其他
