产品

首页 > 产品 > 摆线马达 > 轻载马达 – WP系列

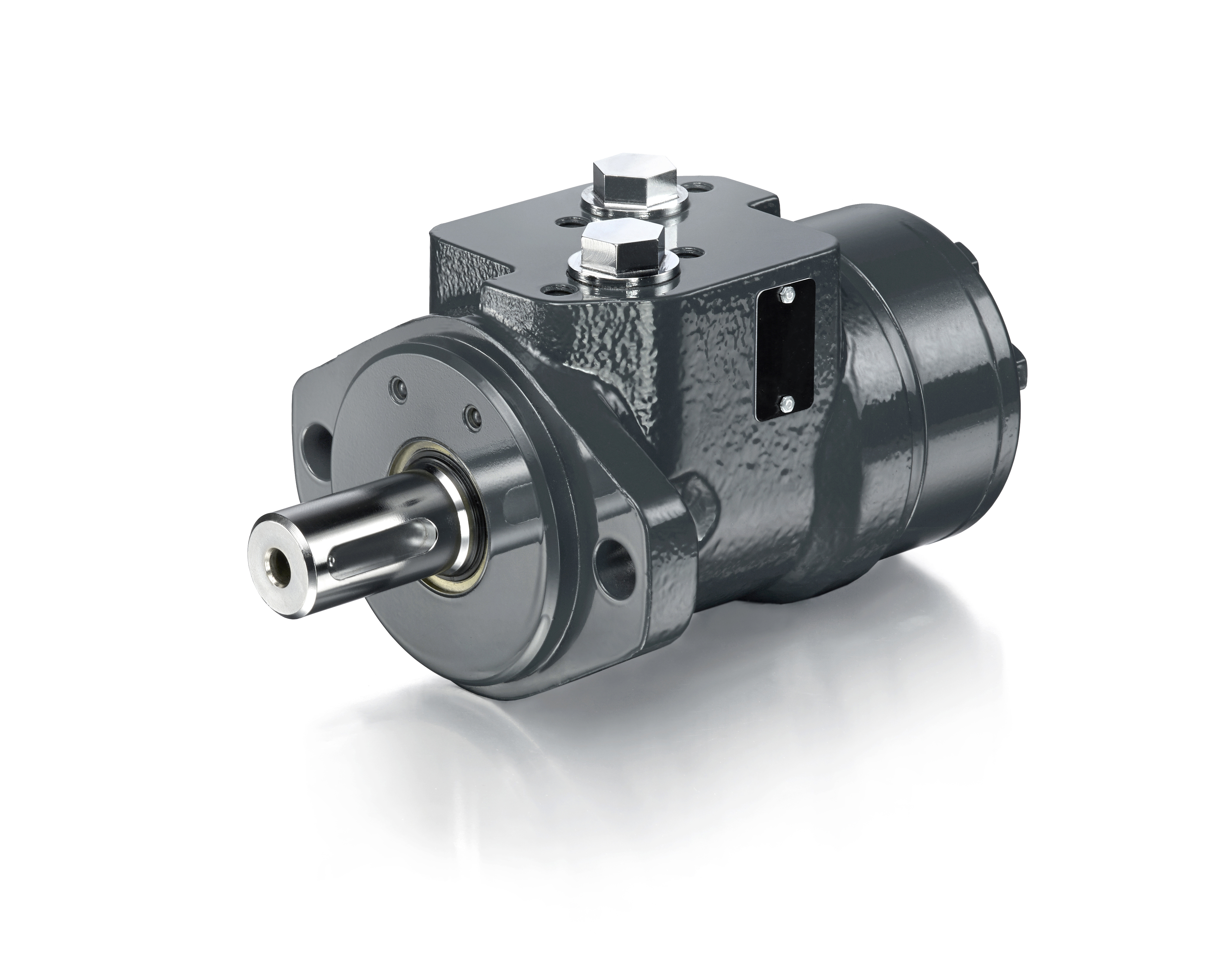

轻载马达 – WP系列

相对于设计复杂的滚子转定子设计的摆线马达,WP系列马达是一种经济型的替代品,在广泛的性能范围内仍具有高效率。此类马达体积小、输出扭矩大,适用于轻载应用,主要应用于工业和移动设备,包括洗车机、食品加工设备、传送带、机床、农业设备、扫路车、滑移附具等。

特性/优点

  • 内置单向阀,应用广泛,有助于延长密封寿命。
  • 各种安装方式和输出轴选项,可广泛应用于各种工况。
  • 轴配流设计,性能优良,在很宽泛的转速和扭矩范围内平稳工作。
  • 标准高压轴封具有优异的密封寿命和性能。
  • 可选装传感器。

附件:

数据表
WP系列
CAD 文件(.stp)
WP 155&156 WP 157&158

技术参数

  • 公制单位表
  • 美制单位表
*注意下表是公制单位表*
产品代码 排量【cm³/rev】 最大转速【RPM】 最大流量【l/min】 最大扭矩【Nm】 最高压力【bar】
额定 间歇 额定 间歇 额定 间歇 额定 间歇 峰值
WP 025 25.0 1570 1687 40 45 35 48 100 140 225
WP 032 32.0 1550 1674 50 55 45 57 100 140 225
WP 040 40.0 1471 1670 60 70 65 74 100 140 225
WP 050 50.0 1208 1500 60 75 91 108 140 175 240
WP 060 59.0 1185 1271 60 75 125 136 160 175 240
WP 080 78.0 896 960 60 75 164 183 160 175 240
WP 100 96.0 728 780 60 75 195 213 160 175 240
WP 125 125.0 559 599 60 75 258 278 160 175 240
WP 160 159.0 452 483 60 75 321 362 160 175 240
WP 200 190.0 367 385 60 75 380 420 150 175 240
WP 250 240.0 291 312 60 75 445 557 140 175 240
WP 315 303.0 228 245 60 75 460 602 120 160 200
WP 400 388.0 155 189 60 75 488 625 95 125 180
► 性能数据是典型的,不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%(一分钟允许六秒)
一般要求
温度范围-30°C – 85°C 最佳粘度20 – 43 cSt 过滤最小 ISO 17-14
*注意下表是美制单位表*
产品代码 排量【in³/rev】 最大速度【RPM】 最大流量【g/min】 最大扭矩【lb-in】 最大压力【psi】
额定 间歇 恒定 内部 恒定 内部 恒定 内部 peak
WP 025 1.5 1570 1687 11 12 310 425 1450 2030 3260
WP 032 2 1550 1674 13 15 398 504 1450 2030 3260
WP 040 2.5 1471 1670 16 19 575 655 1450 2030 3260
WP 050 3 1208 1500 16 20 805 956 2030 2540 3480
WP 060 3.6 1185 1271 16 20 1106 1204 2320 2540 3480
WP 080 4.8 896 960 16 20 1451 1620 2320 2540 3480
WP 100 5.9 728 780 16 20 1726 1885 2320 2540 3480
WP 125 7.6 559 599 16 20 2285 2460 2320 2540 3480
WP 160 9.7 452 483 16 20 2840 3205 2320 2540 3480
WP 200 11.6 367 385 16 20 3365 3720 2180 2540 3480
WP 250 14.6 291 312 16 20 3940 4930 2030 2540 3480
WP 315 18.5 228 245 16 20 4071 5330 1740 2320 2900
WP 400 23.7 155 189 16 20 4320 5532 1380 1810 2610
► 性能数据是典型的,不同马达之间性能略有差异。在间歇值条件下工作不要超过工作周期的10%(一分钟允许六秒)
一般要求
温度范围 -22°F – 185°F 最佳粘度100 – 200 S.U.S. 过滤最小 ISO 17-14

典型应用

  • 农业设备
  • 传送带
  • 扫路车
  • 食品加工设备
  • 谷物收割机
  • 撒布机
  • 进料辊
  • 钻机
  • 扫刷驱动
  • 其他
